Información Básica.
No. de Modelo.
BHD2
propiedad
Has Excellent Electrical Insulation
Explosion-Proof Enclosure
estructura de chapa de acero
escenario de aplicación
mina de carbón subterránea
Cable Outer Diameter(mm)
51.37/78
Paquete de Transporte
Wooden Case
Marca Comercial
CNKC
Origen
China
Capacidad de Producción
5000/Monthly
Descripción de Producto
Descripción del producto:

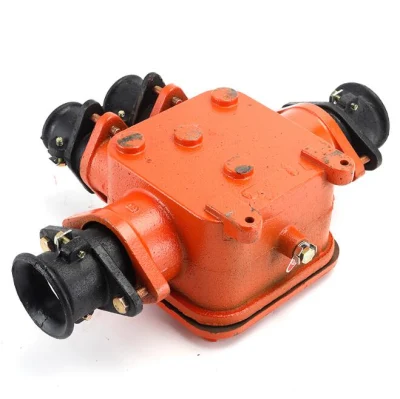

La serie BHD a prueba de explosión de mina de bajo voltaje, caja de conexiones de cable es adecuado para las minas que contenga explosivo peligroso gas (metano) y polvo de carbón. En el sistema de alimentación de 1140V (200-400A), una señal común de energía, iluminación, equipos, etc. se utilizan para la conexión de cable y ramificados.
Dscription modelo:
Parámetros técnicos:
Productos características y el entorno operativo:
Características del producto:
1. La caja de empalmes se compone principalmente de shell ignífugo (Shell, la cubierta) CM05, aislado bloque terminal, dispositivo de entrada de cable y conexión a tierra interna y externa.
2. El shell y la cubierta están hechas de antideflagrante plana superficie a través de pernos y otros sujetadores conexión;
3. El bloque terminal está hecha de arcilla de alta pureza, que es apretado, sinterizan y acristalada, y tiene excelentes propiedades de aislamiento eléctrico.
Entorno de uso del producto:
1. La presión ambiental 80KPa Kpa-106
2. La temperatura del aire de -20°C a +40°C
3. Humedad relativa del aire no mayores de 95% (+25 °C).
4. No hay fuertes golpes y choques lugares
5. Los lugares donde no hay gotas de agua, lluvia y nieve intrusion
6. Los lugares donde no hay vapor y gases corrosivos que pueden dañar los metales y el aislamiento
Uso del producto:
1. Después de desembalar la caja de empalmes, debe comprobarse y piezas faltantes.
2. La caja de empalmes deben ser colgados verticalmente en la parte superior de la calzada o fijo en un soporte especial.
3. Los cables en el camino en los extremos de ambas partes deben tener una cantidad adecuada de holgura, y el cable jefes no debe ser cargado.
4. Después de los dos lados del cable entrar en el cuadro, el estrés cono en el extremo del cable debe ser solucionado con un palé.
5. Los desnudos de núcleo de 30mm cable en ambos extremos del cable se presiona con una tuerca de compresión especial a la terminal (operado con una llave especial) para garantizar la fiabilidad de contacto, y el núcleo del cable no está permitido ser flojo.
6. Los tornillos de fijación de todas las partes de la caja de empalmes debe ser completa y comprobar regularmente por personal especial. Si hay algún problema, debe ser tratada a tiempo.
7. El mantenimiento y la reubicación de la caja de empalmes no debe realizarse bajo la condición de vivir de la electricidad. La cubierta debe estar abierto después de la fuente de alimentación se corta y se descarga por medios fehacientes según las necesidades de los "Reglamentos de Seguridad de las minas de carbón".
8. La caja de empalmes deben basarse de forma fiable cuando está en uso.
9. Antes de prefabricating el terminal del cable, la brida de compresión, anillo de sellado, el anillo de retención y la conexión de la sección debe ser de manga larga en el cable, y el terminal del cable debe ser procesada de acuerdo con el proceso de producción de la terminal del cable de alta tensión.
10. Cuando no se ha introducido un cable de control, trenza el seguimiento de los cables blindados en ambos extremos juntos y conectarlos a través de terminales auxiliares. Tejer los hilos de conexión a tierra en ambos extremos juntos y conectarlos a sus respectivos dispositivos de puesta a tierra interna.
Detalles del producto:
Los productos real shot:
Una esquina del taller de producción:
El embalaje del producto:
La aplicación del producto:
