Información Básica.
Material
Metal
hebras de pc
1-15 hoyos
forma de anclaje
redondo o plano
dimensión
para 12,7mm, 12,9mm, 15,1mm, 15,9mm. pc strand
forma de cuña
2 o 3 chips
uso
edificio
método de aplicación
15,2mm/12,7mm cadena de acero
nombre del producto
fondeadero
función
tensión de la cadena del pc
Paquete de Transporte
Wooden Case
Especificación
mm
Marca Comercial
Winina
Origen
China
Capacidad de Producción
10000pieces/Year
Descripción de Producto
Descripción del producto

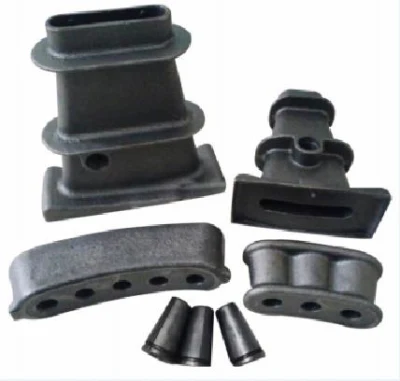

Se utilizan principalmente para el pretensado lateral de las plataformas de puente de losas huecas, y vigas de caja delgada. Supera la desventaja de que la pretensión está demasiado concentrada bajo el sistema de anclaje de grupo, y el tamaño de los anclajes en ambas direcciones es grande. El anclaje plano hace que la distribución de la tensión sea más uniforme y razonable, lo que puede reducir aún más el grosor de la estructura. ![Post Tensioning Anchorage Head Prestressed Anchor Wedge and Anchor Plate for PC Strand Cable](http://img6.grofrom.com/www.sibyopticalcable.es/226f3j00slokfuQdLnqK/Post-Tensioning-Anchorage-Head-Prestressed-Anchor-Wedge-and-Anchor-Plate-for-PC-Strand-Cable.webp)
Parámetro técnico
Datos técnicos de YJM13 Anchorage | ||||||||||
Especificación | Cabeza de anclaje | Placa de cojinete | Conducto | Refuerzo espiral | Subrayando a Jack | |||||
ΦA | B | Cuadrado | Redondo | ΦE(ID) | ΦF | H | ΦG | N | ||
C*D | ΦC*D | |||||||||
YJM13-1 | 38 | 40 | 80×10 | - | 35 | 80 | 30 | 6 | 3 | QYC270 |
YJM13-2 | 76 | 42 | 115×80 | 120×80 | 45 | 120 | 40 | 8 | 3 | YDC1100 |
YJM13-3 | 83 | 42 | 120×80 | 130×80 | 50 | 120 | 40 | 10 | 3 | YDC1100 |
YJM13-4 | 87 | 42 | 130×87 | 135×85 | 50 | 135 | 50 | 10 | 3 | YDC1100 |
YJM13-5 | 97 | 42 | 140×92 | 140×100 | 55 | 140 | 50 | 10 | 4 | YDC1100 |
YJM13-6 | 107 | 45 | 150×97 | 150×125 | 60 | 160 | 50 | 12 | 4 | YDC1100 |
YJM13-7 | 107 | 45 | 150×97 | 150×125 | 60 | 160 | 50 | 12 | 4 | YDC1100 |
YJM13-8 | 117 | 45 | 165×115 | 165×135 | 60 | 170 | 50 | 12 | 4 | YDC1500 |
YJM13-9 | 127 | 48 | 175×125 | 175×140 | 70 | 180 | 50 | 12 | 4 | YDC1500 |
YJM13-10 | 136 | 48 | 180×130 | 180×150 | 80 | 200 | 50 | 14 | 4 | YDC2500 |
YJM13-11 | 138 | 50 | 180×130 | 180×150 | 80 | 200 | 50 | 14 | 4 | YDC2500 |
YJM13-12 | 143 | 50 | 190×140 | 190×150 | 80 | 210 | 50 | 14 | 5 | YDC2500 |
YJM13-13 | 147 | 53 | 190×140 | 190×150 | 80 | 210 | 50 | 14 | 5 | YDC2500 |
YJM13-14 | 153 | 53 | 195×150 | 200×160 | 80 | 220 | 50 | 14 | 5 | YDC2500 |
YJM13-15 | 157 | 55 | 195×150 | 200×160 | 90 | 220 | 50 | 14 | 5 | YDC2500 |
YJM13-16 | 167 | 55 | 210×160 | 210×185 | 90 | 240 | 60 | 16 | 6 | YDC2500 |
YJM13-17 | 172 | 58 | 220×175 | 235×185 | 90 | 240 | 60 | 16 | 6 | YDC3500 |
YJM13-18 | 176 | 58 | 235×175 | 235×185 | 90 | 260 | 60 | 16 | 6 | YDC3500 |
YJM13-19 | 176 | 58 | 235×175 | 235×185 | 90 | 260 | 60 | 16 | 6 | YDC3500 |
YJM13-20 | 196 | 60 | 270×185 | 260×200 | 90 | 270 | 60 | 16 | 6 | YDC3500 |
YJM13-21 | 196 | 63 | 270×185 | 260×200 | 90 | 270 | 60 | 16 | 6 | YDC3500 |
YJM13-22 | 196 | 65 | 270×185 | 260×200 | 90 | 270 | 60 | 18 | 6 | YDC3500 |
YJM13-23 | 206 | 65 | 295×245 | 275×260 | 100 | 280 | 60 | 18 | 6 | YDC4000 |
YJM13-24 | 206 | 68 | 295×245 | 275×260 | 100 | 280 | 60 | 18 | 6 | YDC4000 |
YJM13-25 | 216 | 68 | 300×260 | 275×290 | 100 | 290 | 60 | 18 | 6 | YDC4000 |
Datos técnicos de YJM15 Anchorage | ||||||||||
Especificación | Cabeza de anclaje | Placa de cojinete | Conducto | Refuerzo de espiral | Subrayando a Jack | |||||
ΦA | B | Cuadrado | Redondo | ΦE (ID) | ΦF | H | ΦG | N | ||
C×D | ΦC×D | |||||||||
YJM15-1 | 43 | 46 | 80×12 | 80×20 | 35 | 80 | 30 | 8 | 4 | QYC270 |
YJM15-2 | 83 | 48 | 130×85 | 135×80 | 50 | 120 | 40 | 10 | 4 | YDC6500 |
YJM15-3 | 87 | 48 | 130×87 | 135×85 | 50 | 120 | 40 | 10 | 4 | YDC650 |
YJM15-4 | 97 | 48 | 140×92 | 140×100 | 50 | 140 | 50 | 10 | 4 | YDC1100 |
YJM15-5 | 107 | 48 | 150×97 | 150×120 | 55 | 150 | 50 | 10 | 4 | YDC1100 |
YJM15-6 | 122 | 50 | 165×115 | 165×135 | 70 | 170 | 50 | 12 | 4 | YDC1500 |
YJM15-7 | 122 | 50 | 175×125 | 175×135 | 70 | 170 | 50 | 12 | 4 | YDC1500 |
YJM15-8 | 137 | 53 | 180×130 | 180×150 | 80 | 190 | 50 | 12 | 4 | YDC2500 |
YJM15-9 | 147 | 53 | 190×140 | 190×150 | 80 | 200 | 50 | 12 | 4 | YDC2500 |
YJM15-10 | 157 | 53 | 195×150 | 210×160 | 90 | 210 | 60 | 14 | 4 | YDC2500 |
YJM15-11 | 157 | 55 | 210×160 | 210×160 | 90 | 210 | 60 | 14 | 4 | YDC2500 |
YJM15-12 | 167 | 55 | 210×160 | 210×185 | 90 | 230 | 60 | 14 | 4 | YDC2500 |
YJM15-13 | 177 | 55 | 220×175 | 210×185 | 90 | 230 | 60 | 14 | 4 | YDC3500 |
YJM15-14 | 177 | 58 | 225×175 | 235×185 | 90 | 240 | 60 | 14 | 4 | YDC3500 |
YJM15-15 | 187 | 60 | 235×175 | 235×185 | 90 | 260 | 60 | 16 | 5 | YDC3500 |
YJM15-16 | 187 | 60 | 240×175 | 235×185 | 90 | 260 | 60 | 16 | 5 | YDC3500 |
YJM15-17 | 197 | 63 | 250×185 | 265×200 | 100 | 280 | 60 | 16 | 5 | YDC4000 |
YJM15-18 | 197 | 63 | 270×185 | 265×200 | 100 | 280 | 60 | 16 | 5 | YDC4000 |
YJM15-19 | 197 | 63 | 270×185 | 265×200 | 100 | 280 | 60 | 16 | 5 | YDC4000 |
YJM15-20 | 217 | 68 | 295×245 | 285×260 | 120 | 290 | 60 | 16 | 5 | YDC5000 |
YJM15-21 | 217 | 70 | 295×245 | 285×260 | 120 | 290 | 60 | 16 | 5 | YDC5000 |
YJM15-22 | 217 | 70 | 295×245 | 285×260 | 120 | 290 | 60 | 18 | 5 | YDC5000 |
YJM15-23 | 237 | 73 | 310×260 | 320×260 | 120 | 320 | 60 | 18 | 5 | YDC5000 |
YJM15-24 | 237 | 75 | 310×260 | 320×260 | 120 | 320 | 60 | 18 | 5 | YDC5000 |
YJM15-25 | 237 | 78 | 310×300 | 320×300 | 120 | 330 | 70 | 18 | 5 | YDC6500 |

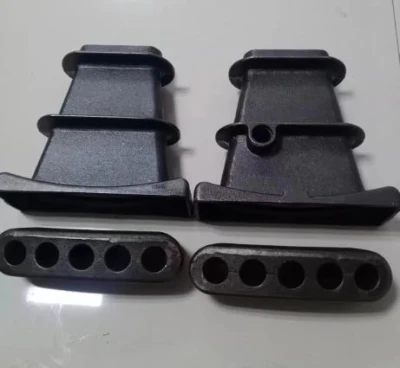

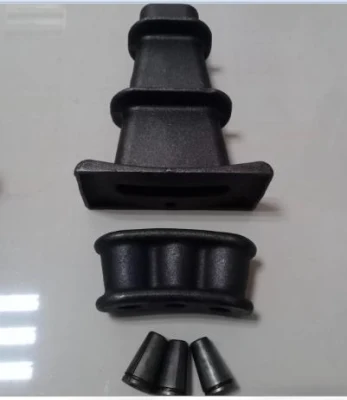

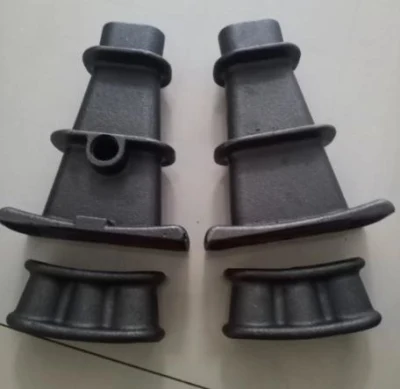

Detalles y características
![Post Tensioning Anchorage Head Prestressed Anchor Wedge and Anchor Plate for PC Strand Cable](http://img6.grofrom.com/www.sibyopticalcable.es/226f3j00SWkoUhadkycK/Post-Tensioning-Anchorage-Head-Prestressed-Anchor-Wedge-and-Anchor-Plate-for-PC-Strand-Cable.webp)
![Post Tensioning Anchorage Head Prestressed Anchor Wedge and Anchor Plate for PC Strand Cable](http://img6.grofrom.com/www.sibyopticalcable.es/226f3j00SikcGvaskyqK/Post-Tensioning-Anchorage-Head-Prestressed-Anchor-Wedge-and-Anchor-Plate-for-PC-Strand-Cable.webp)
![Post Tensioning Anchorage Head Prestressed Anchor Wedge and Anchor Plate for PC Strand Cable](http://img6.grofrom.com/www.sibyopticalcable.es/226f3j00ZWokfOtPLNbS/Post-Tensioning-Anchorage-Head-Prestressed-Anchor-Wedge-and-Anchor-Plate-for-PC-Strand-Cable.webp)

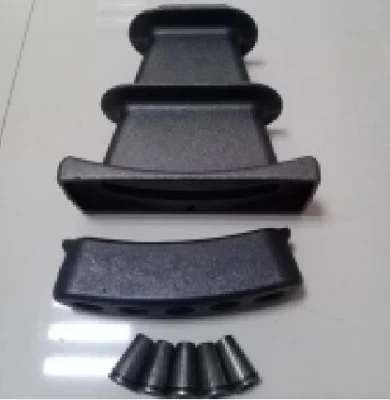

Aplicación del producto
es adecuado para anclajes utilizados para prestrengantes de hormigón en el proceso de construcción de ingeniería. Generalmente se utiliza en la construcción del puente, pre-instalado y colocado, y luego vertió hormigón, enterrado en ambos extremos del hormigón, es decir, los dos extremos del fuelle, que son las caras finales establecidas para la estabilidad del gato durante la tensión. ![Post Tensioning Anchorage Head Prestressed Anchor Wedge and Anchor Plate for PC Strand Cable](http://img6.grofrom.com/www.sibyopticalcable.es/226f3j00FWcbRQEfhyoZ/Post-Tensioning-Anchorage-Head-Prestressed-Anchor-Wedge-and-Anchor-Plate-for-PC-Strand-Cable.webp)
![Post Tensioning Anchorage Head Prestressed Anchor Wedge and Anchor Plate for PC Strand Cable](http://img6.grofrom.com/www.sibyopticalcable.es/226f3j00nWqoRgaInycj/Post-Tensioning-Anchorage-Head-Prestressed-Anchor-Wedge-and-Anchor-Plate-for-PC-Strand-Cable.webp)
Embalaje y envío
![Post Tensioning Anchorage Head Prestressed Anchor Wedge and Anchor Plate for PC Strand Cable](http://img6.grofrom.com/www.sibyopticalcable.es/226f3j00ylqoUWTdMObK/Post-Tensioning-Anchorage-Head-Prestressed-Anchor-Wedge-and-Anchor-Plate-for-PC-Strand-Cable.webp)
![Post Tensioning Anchorage Head Prestressed Anchor Wedge and Anchor Plate for PC Strand Cable](http://img6.grofrom.com/www.sibyopticalcable.es/226f3j00nickfMEblyoS/Post-Tensioning-Anchorage-Head-Prestressed-Anchor-Wedge-and-Anchor-Plate-for-PC-Strand-Cable.webp)
PREGUNTAS FRECUENTES
1. ¿es usted un fabricante? Sí. Somos uno de los fabricantes líderes
2. ¿ Tienes producciones en stock para vender?
Sí, Por supuesto. Pero también ofrecemos servicio OEM. Por favor envíenos algunos dibujos.
3. ¿Qué información quieres saber si quiero obtener una cotización?
a). El modelo/tamaño de sus productos.
b). La aplicación para sus productos.
c). Métodos de paquetes especiales si los necesita.
d). Materia prima.
4. ¿inspecciona los productos acabados?
Sí. Cada paso de los productos se llevará a cabo una inspección por parte del departamento de control de calidad hasta el envío
5 . ¿cómo podemos garantizar la calidad?
Siempre una muestra de preproducción antes de la producción en masa;
Inspección final siempre antes del envío;
6 . ¿qué puedes comprar con nosotros?
Maquinaria de Ingeniería y Construcción, equipos de formación de metales, maquinaria agrícola, maquinaria de jardín, maquinaria de construcción
7. ¿por qué no comprarnos a otros proveedores?
La empresa se encuentra principalmente en la industria procesadora y manufacturera. Es una fábrica de entidades que integra I+D, producción y ventas. Cuenta con 12 años de experiencia en diseño e I+D y actualmente cuenta con 15 ingenieros de I+D.
